Что такое радиографический контроль и какие задачи он решает?
Радиографический контроль представляет собой метод неразрушающего контроля, при котором внутреннее состояние сварных соединений, металлических деталей, трубопроводов, резервуаров и других конструкций оценивается по изображению, полученному с использованием рентгеновского или гамма-излучения. Метод позволяет выявлять внутренние дефекты, которые невозможно обнаружить только при осмотре поверхности: непровары, поры, шлаковые включения, трещины, подрезы, несплошности и посторонние включения. Особую ценность радиография имеет при проверке сварных швов, где необходимо подтвердить качество соединения и соответствие установленным нормативным требованиям.
В отличие от визуального контроля и измерительного контроля, радиографическая дефектоскопия показывает внутреннюю структуру объекта без его разрушения и демонтажа. Полученные снимки используются для анализа размеров, расположения и характера обнаруженных несплошностей. По результатам проверки специалисты сопоставляют данные с критериями приемки, указанными в проектной, производственной и технической документации.
Радиографический контроль применяется при изготовлении, монтаже, ремонте и техническом диагностировании оборудования. Он помогает выявлять дефекты сварных швов на опасных производственных объектах, оценивать качество ремонта, подтверждать безопасность эксплуатации и проводить проверку соответствия готовой продукции проектным решениям. При необходимости радиография дополняется другими методами, включая ультразвуковой контроль, визуально-измерительный контроль и анализ механических свойств металла. Комплексная оценка позволяет ответственным лицам получить объективную информацию о фактическом состоянии конструкции и принять обоснованное решение о ее дальнейшей эксплуатации.
Какие объекты можно обследовать методом радиографии?
Радиографическое обследование применяется для контроля широкого перечня металлических объектов и элементов, в которых возможны внутренние дефекты или нарушения технологии изготовления. Чаще всего проверяются стыковые и угловые сварные соединения трубопроводов, технологических труб, резервуаров, сосудов, котлов, колонн, металлоконструкций, грузоподъемных сооружений и оборудования, работающего под давлением. Метод также используют при контроле литых деталей, поковок, участков после ремонта и соединений, доступ к которым ограничен с одной стороны.
Особое значение имеет радиографический контроль при строительстве и реконструкции промышленных объектов. Специалисты проверяют сварные швы перед нанесением изоляции, окраски или защитного покрытия, чтобы скрытые дефекты не остались недоступными для последующей диагностики. Исследование может проводиться на объектах нефтегазовой, химической, энергетической, металлургической, строительной и коммунальной отраслей. В Ейске специалисты организуют работы с учетом назначения сооружения, условий эксплуатации, толщины металла и требований действующих нормативных документов.
Перед началом обследования анализируются чертежи, схемы расположения швов, сведения о марке металла, типе соединения, толщине стенки и ранее выполненных ремонтах. Это необходимо для выбора источника излучения, чувствительности контроля, типа радиографической пленки или цифрового приемника. При оценке учитываются коррозионный износ, доступность поверхности, наличие изоляции, температура, геометрия изделия и возможность безопасного размещения оборудования. Если один метод не дает полной картины, радиография дополняется ультразвуковым контролем и другими регламентированными процедурами.
Как проходит радиографический контроль сварных соединений?
Работы начинаются с изучения задания, технической документации, схем контроля и требований к приемке. Специалисты определяют контролируемые участки, подготавливают поверхность, уточняют толщину и конфигурацию металла, выбирают источник излучения и схему экспонирования. До проведения съемки зона обследования ограждается, устанавливаются предупреждающие знаки, назначаются ответственные лица и организуется контроль соблюдения требований радиационной безопасности. Посторонние сотрудники не допускаются в опасную зону на время работы источника.

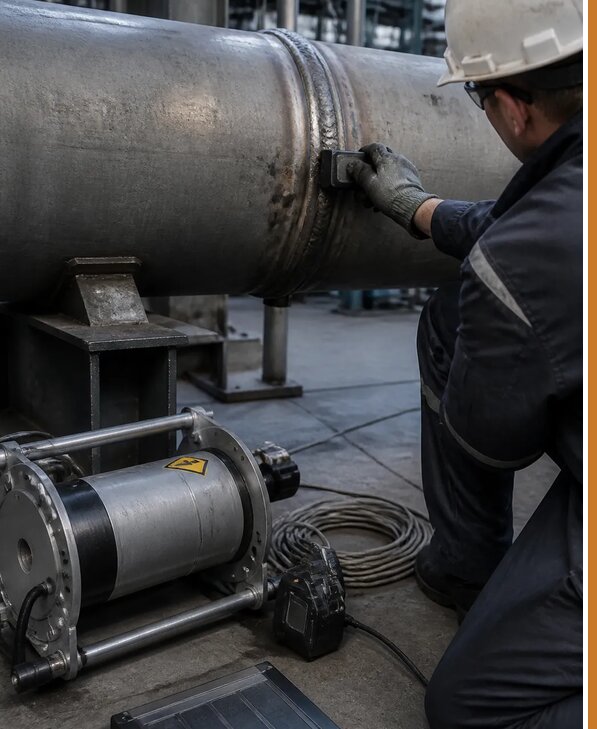

На контролируемом участке размещаются источник излучения и радиографический приемник. Излучение проходит через изделие и формирует изображение его внутренней структуры. В зависимости от условий применяются рентгеновские аппараты, гамма-дефектоскопы, пленочная радиография или цифровая регистрация изображения. Для подтверждения качества снимка используются индикаторы чувствительности, маркировка участка и другие средства идентификации. Количество снимков и направление просвечивания выбираются так, чтобы обеспечить необходимую полноту контроля сварного шва.
После экспонирования материалы проявляются или обрабатываются в цифровой системе, затем их изучает дефектоскопист. Определяются тип, размер, координаты и расположение выявленных несплошностей, после чего результаты сравниваются с нормативными критериями. При необходимости выполняется повторная съемка, уточняющая исследование или дополнительный ультразвуковой контроль. Итогом становится протокол контроля, в котором указываются объект, участок, примененная методика, параметры оборудования, объем проверки и полученные результаты.
Все действия выполняются по утвержденной методике и с учетом локальной документации заказчика. По завершении оформляются протоколы и акты, а сведения о выявленных дефектах передаются ответственным специалистам для принятия решения о ремонте, повторной проверке или допуске конструкции к эксплуатации.
Какие документы передаются по результатам радиографической дефектоскопии?
По итогам радиографической дефектоскопии формируется комплект документов, подтверждающий фактический объем и качество выполненного контроля. Состав комплекта зависит от назначения объекта, требований заказчика, проектных решений и применяемых нормативных документов. Обычно в него входят технический отчет, протокол контроля, ведомость проверенных соединений, радиографические снимки или цифровые файлы, схема участков контроля, сведения об использованном оборудовании и данные о специалистах, выполнявших работы.
В протоколе отражаются наименование объекта, номер или обозначение сварного соединения, вид материала, толщина стенки, способ контроля, тип источника излучения, параметры экспонирования, чувствительность методики и фактический результат. Если обнаружены дефекты сварных швов, в документации указываются их вид, размеры, положение и оценка по установленным критериям. При отсутствии недопустимых несплошностей делается вывод о соответствии проверенного участка требованиям задания или применяемого стандарта.
К документам могут прилагаться фотоматериалы, журналы регистрации, акты выполненных работ, схемы разметки и перечни участков, подлежащих ремонту или повторному обследованию. Документы оформляются таким образом, чтобы результат можно было идентифицировать спустя длительное время и сопоставить с производственной документацией, паспортом оборудования и историей технического обслуживания. При необходимости аттестованная лаборатория подготавливает заключение лаборатории с итоговой оценкой состояния объекта и указанием ограничений примененного метода.
Оформленный комплект используется при приемке строительно-монтажных работ, расследовании причин повреждений, подготовке к техническому освидетельствованию и подтверждении готовности оборудования к эксплуатации. Он также необходим для внутреннего аудита, экспертной оценки соответствия и последующего контроля устранения выявленных несоответствий.
От чего зависит стоимость и срок выполнения радиографического контроля?
Стоимость и сроки радиографического контроля рассчитываются индивидуально, поскольку зависят не только от количества сварных соединений, но и от технических условий проведения работ. На расчет влияют объем обследования, протяженность и диаметр швов, толщина металла, материал конструкции, доступность участков, необходимость высотных или монтажных работ, наличие изоляции, режим эксплуатации и требования к срочности оформления документов. Также учитываются сложность схемы просвечивания, количество экспозиций, необходимость повторных снимков и привлечение дополнительных специалистов.
На объекте может потребоваться подготовка рабочей зоны, временное ограничение доступа персонала, установка ограждений и организация безопасного маршрута. Если оборудование нельзя остановить, специалисты согласовывают технологическое окно и последовательность операций с ответственными представителями предприятия. Для удаленных или территориально распределенных объектов в Краснодарском крае могут учитываться транспортные расходы, время перемещения и размещения бригады. Предварительная оценка выполняется после изучения технического задания, чертежей, перечня соединений и локальных требований заказчика.
Ориентировочная стоимость услуги может начинаться от 3607 руб/м², однако итоговая цена определяется только после уточнения объема и условий контроля. При заказе услуги под ключ скидка от 15 процентов. В сентябре специалисты могут согласовать график обследования, перечень предоставляемых документов и порядок допуска на объект. Для оперативного расчета достаточно передать исходные сведения ответственному сотруднику: Отправьте запрос КП Василию Борисовичу.
Компания Авеста ОТиПБ работает Пн-Пт 09-18 Сб-Вс вых.. Организация работ выполняется с учетом требований безопасности, режима предприятия и действующих регламентированных процедур. С 2026 года специалисты сопровождают контроль качества технических объектов, а результаты оформляются в понятном виде для производственных подразделений, технического надзора и ответственных лиц.
